Camera ITS 折疊式套件是 Camera ITS 盒裝套件和 Sensor Fusion 盒裝套件的選用套件，可為折疊式和大型外型裝置提供額外支援。折疊式套件包含額外的固定裝置，可確保攝影機位於固定板中央並牢固固定。
相機 ITS-in-a-box 和感應器融合盒的一般手機安裝機制，已針對尺寸小於 7 x 4 英寸的裝置進行最佳化。
購買摺疊式套件
建議你向下列合格供應商購買折疊式套件：
- JFT CO LTD 捷富通科技有限公司 (舊稱 MYWAY DESIGN)
中國：上海市閔行區吳井鎮和愛路 22 巷 40 號
臺灣：4F., 新北市新莊區福營路 163 號
www.jftcoltd.com
[email protected] 或 [email protected]
中國：+86-021-64909136
臺灣：886-2-29089060
折疊式套件內容
折疊式套件包含圖 1 所示的項目。
圖 1. 折疊式套件的內容
- 感應器融合手機固定板
- 手機夾和綁帶，以及尼龍螺絲
- ITS 手機架
下表說明攝影機 ITS 折疊式套件的修訂版本記錄，並提供各個版本的實際工作環境檔案下載連結。
| 日期 | 修訂版本 | 正式版檔案下載 | 變更記錄 |
|---|---|---|---|
| 2022 年 11 月 | 1.1 | 折疊式套件 1.1 版 | 將 ITS 手機固定架開口擴大 10 mm，以便在更多折疊式裝置型號上進行測試。 |
| 2021 年 9 月 | 1.0 | 折疊式套件 1.0 版 | 初始折疊式套件發布，以便進行折疊式測試。 |
手機架設計詳細資料
本節說明相機 ITS-in-a-box 和 Sensor Fusion Box 的折疊式套件手機架與一般手機架的設計差異。
ITS 手機架
- 增加深度和高度，以支援平板電腦等大型板型規格裝置。
- 新增活塞延伸設計，以配合固定架的寬度。
感應器融合手機架
- 增加手機夾的長度，並在兩端加上插槽 (而非圓形洞)，讓你更靈活地調整安裝角度。
- 在手機固定架的頂部和底部新增 4 個額外的中心孔 (共 8 個)，讓手機夾具的擺放位置更靈活。
手機固定架設定範例
下圖顯示 ITS 和感應器融合手機架的設定範例。
圖 2. ITS 手機架高度增加，可容納大尺寸板型裝置

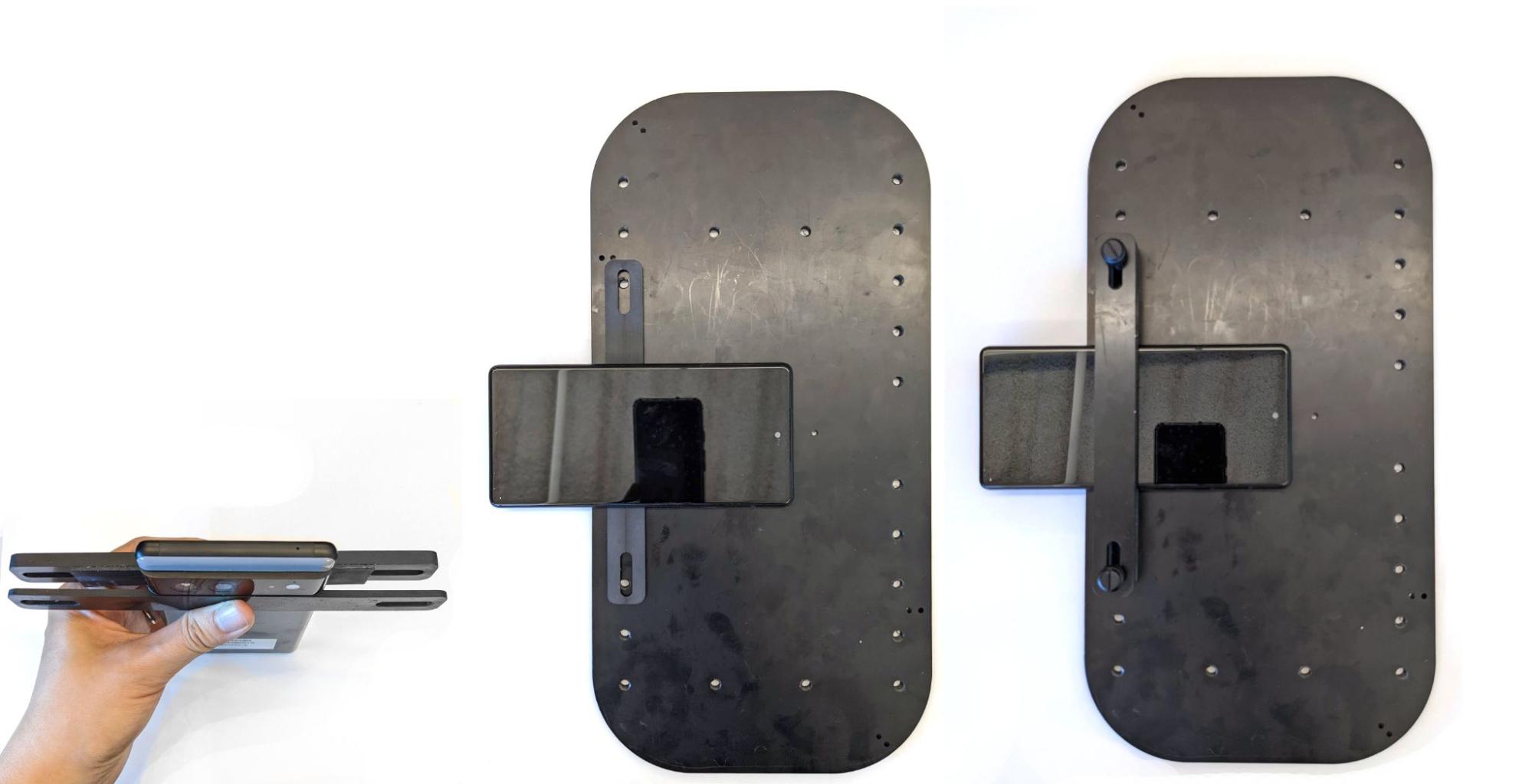

圖 3. 感應器融合手機架的兩種不同設定
圖 4. 使用 3 公釐墊片，讓手機與手機殼平整貼合
